污水处理设备实力研产厂家

宁一环保自主研发水力部件,水力性好
  • 碳钢叶轮潜水推流器

碳钢叶轮潜水推流器

潜水推流器具有结构紧凑、体积小、重量轻。操作维护简单、安装方便快捷、使用寿命长的特点。
具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作安全可靠。
全国热线

189 5161 3058

产品·参数Product parameters

序号 推流器型号 功率 电流 叶轮直径 叶轮转速 推力 重量 安装系统
NO Model Power Current IMP Diameter Speed Thrust Weight Install System
kW A mm r/min N kg
1 QTL 0.75/4-480/3-87 0.75 3 480 87 750 174 III/IV
2 QTL 2.2/4-1100/2-87 2.2 5.3 1100 87 1200 185 IV
3 QTL 3/4-1100/2-115 3 7.2 1100 115 1500 180 IV
4 QTL 4/4-1100/3-135 4 9.2 1100 135 1900 185 IV
5 QTL 1.5/4-1400/2-48 1.5 4 1400 48 1200 175 IV
6 QTL 2.2/4-1400/2-56 2.2 5.3 1400 56 1500 185 IV
7 QTL 3/4-1400/2-63 3 7.2 1400 63 1800 190 IV
8 QTL 2.2/4-1600/2-48 2.2 5.3 1600 48 1600 190 IV
9 QTL 3/4-1600/2-56 3 7.2 1600 56 2000 190 IV
10 QTL 4/4-1600/2-63 4 9.2 1600 63 2000 190 IV
11 QTL 2.2/4-1800/2-48 2.2 5.3 1800 48 1700 190 IV
12 QTL 3/4-1800/2-56 3 7.2 1800 56 2100 195 IV
13 QTL 4/4-1800/2-63 4 9.2 1800 63 2100 190 IV
14 QTL 2.2/4-2200/2-38 2.2 5.3 2200 38 2000 195 IV
15 QTL 3/4-2200/2-48 3 7.2 2200 48 2100 195 IV
16 QTL 4/4-2200/2-56 4 9.2 2200 56 2500 210 IV
17 QTL 5/4-2200/2-56 5 11.9 2200 56 3000 240 IV
18 QTL 3/4-2500/2-38 3 7.2 2500 38 2400 200 IV
19 QTL 4/4-2500/2-48 4 9.2 2500 48 3200 210 IV
20 QTL 5/4-2500/2-56 5 11.9 2500 56 3800 245 IV
21 QTL 7.5/4-2500/2-56 7.5 15.2 2500 56 4200 290 IV

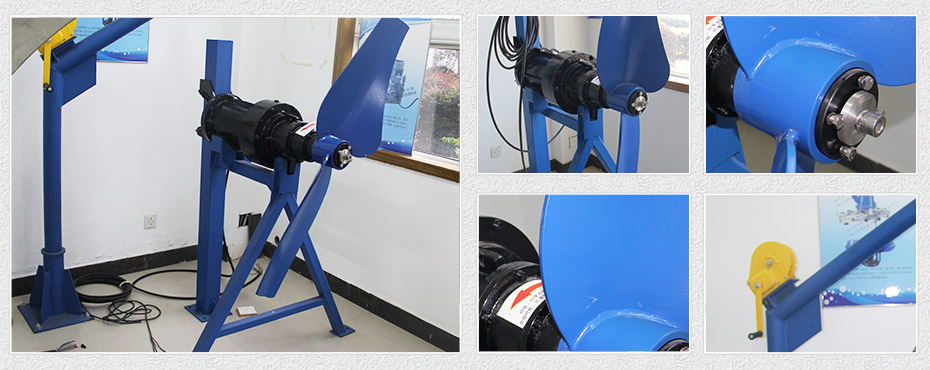

产品·细节Product details

碳钢叶轮潜水推流器

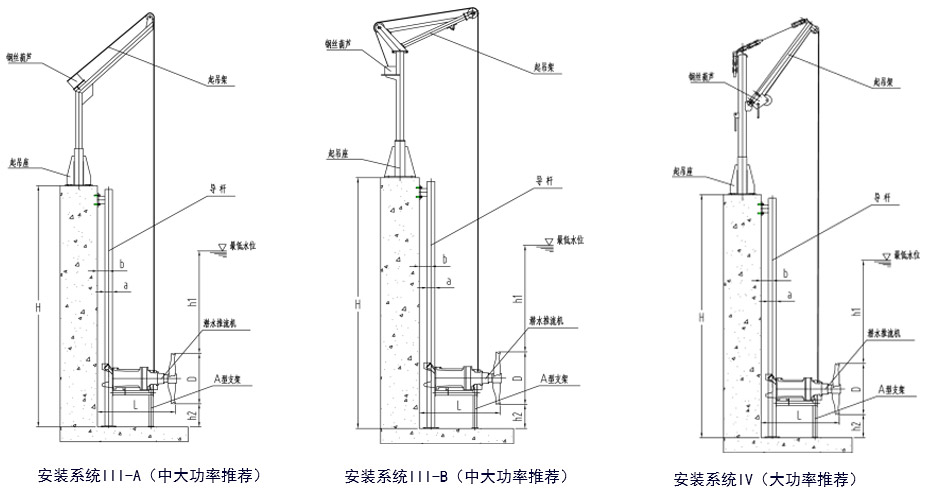

安装·系统Installation system

安装·系统


零件·材质Material parts

序号 零件名称Part name 材质 Material
NO
1 起吊架 Q235、0Cr131Cr17Mn6Ni2N0Cr19Ni90Cr17N12Mo2
2 钢丝葫芦 部件成品
3 起吊座尼龙环 尼龙
4 导杆 Q235、0Cr131Cr17Mn6Ni2N0Cr19Ni90Cr17N12Mo2
5 钢丝绳 0Cr19Ni9、0Cr17N12Mo2
6 减震垫 橡胶
7 A型支架 Q235、0Cr131Cr17Mn6Ni2N0Cr19Ni90Cr17N12Mo2
8 吊耳/卸扣 0Cr19Ni9、0Cr17N12Mo2
9 紧固件 Q235、1Cr17Mn6Ni2N0Cr19Ni90Cr17N12Mo2

安装·尺寸Installation dimensions

序号 推流器型号 a b D L h1 h2
NO Model
1 QTL 0.75/4-480/3-87 50 90 480 670 800 260
2 QTL 2.2/4-1100/2-87 80 190 1100 1220 1000 300
3 QTL 3/4-1100/2-115 80 190 1100 1250 1000 300
4 QTL 4/4-1100/3-135 80 190 1100 1370 1000 300
5 QTL 1.5/4-1400/2-48 100 200 1400 1220 1200 300
6 QTL 2.2/4-1400/2-56 100 200 1400 1250 1200 300
7 QTL 3/4-1400/2-63 100 200 1400 1250 1200 300
8 QTL 2.2/4-1600/2-48 100 200 1600 1250 1400 350
9 QTL 3/4-1600/2-56 100 200 1600 1250 1400 350
10 QTL 4/4-1600/2-63 100 200 1600 1370 1400 350
11 QTL 2.2/4-1800/2-48 100 200 1800 1250 1500 400
12 QTL 3/4-1800/2-56 100 200 1800 1250 1500 400
13 QTL 4/4-1800/2-63 100 200 1800 1370 1500 400
14 QTL 2.2/4-2200/2-38 100 200 2200 1250 1700 450
15 QTL 3/4-2200/2-48 100 200 2200 1250 1700 450
16 QTL 4/4-2200/2-56 100 200 2200 1370 1700 450
17 QTL 5/4-2200/2-56 100 200 2200 1370 1700 450
18 QTL 3/4-2500/2-38 100 200 2500 1250 1900 500
19 QTL 4/4-2500/2-48 100 200 2500 1370 1900 500
20 QTL 5/4-2500/2-56 100 200 2500 1370 1900 500
21 QTL 7.5/4-2500/2-56 100 200 2500 1420 1900 500


联系·我们contact us
联系我们

如需了解更多的信息

方案设计产品选型生产定制

欢迎拨打服务热线,我们为您详细解答!

服务热线:189 5161 3058在线咨询
