  • 双曲面搅拌机JBQ型

双曲面搅拌机JBQ型

JBQ型系列双曲面搅拌机是具有使用寿命长、运行平稳,基本无死角的搅拌机。它广泛运用在环保、化工、能源、轻工等行业需要对液体进行固液、气搅拌混合的场合,尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。
全国热线

189 5161 3058

产品·特点Product features

JBQ型系列双曲面搅拌机作为一种搅拌混合设备,适用于各种低黏度的液体之间、固液、气液之间的混合搅拌;不仅适用于圆形池、方形池,在长方形水池中分单元布置使用也比较常用。

01

可以用在各种液体与固体、气体混合的场合,可替代现有搅拌设备,实现三维立体、螺旋状的混合,使搅拌更均匀,提高搅拌效率;

02

较大的比表面积叶轮,功率配备小,循环水流大,能耗低,比传统搅拌方式节能30%-50%;

03

整机结构紧凑,运行可靠,安装维护便捷;

04

该叶轮由增强纤维或钢制材料制作而成,使用寿命较长;


工作·原理working principle

  • 双曲面搅拌机JBQ型

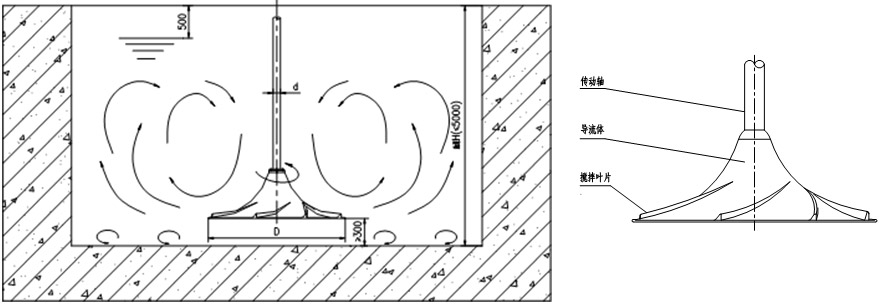

  • ● JBQ型系列双曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构,其特别的叶轮结构设计,将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体;为了迎合水体流动,设计从叶轮的中心进水,这一方面减少了进水紊流,另一方面保证了液体对叶轮表面的压力均匀,从而保证整机在运动状态下的平衡。在渐开双弧面上均布有六到八条导流叶片,借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能,液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动,在池壁的反射作用下,形成自上而下地循环水流,故可获得在轴向(y)和径向(x)方向的交叉水流(如双曲面流态图)。
  • ● 正是由于JBQ型系列双曲面搅拌机叶轮的结构特性和接近池底安装的特点,其工作位置决定了它对悬浮物的防沉降作用是直接的,在工作中可获得较理想的搅拌效果。较大的比表面积可获得大面积的水体交换。

产品·结构product mix

》 JBQ型系列双曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成,为了满足用户不同工况条件下的使用,安装分为干式(也称立轴式)和潜水式两种。

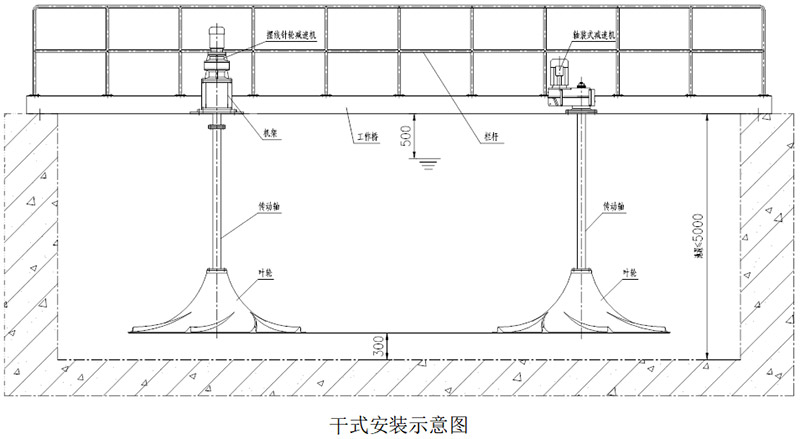

干式安装

干式安装: 将驱动装置固定在工作桥上,通过传动轴将动能传至介质中的叶轮部件,它用于含固率高,水温高,含有磨蚀性的液体中,由于叶轮具有自动纠偏功能,运行较平稳,减速机噪音较小。

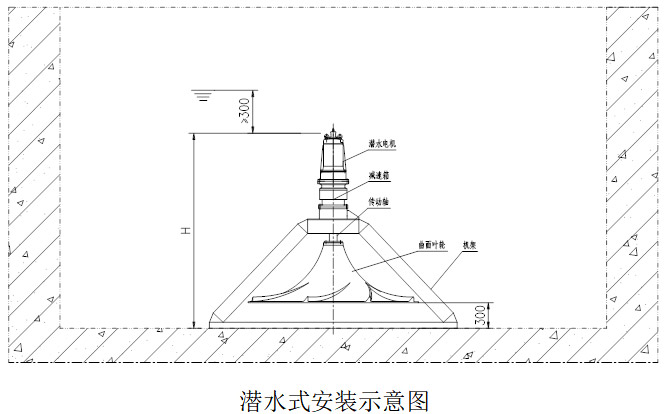

潜水式安装

潜水式安装:可免去桥架,采用潜水动力,利用设备自重定位,安装灵活方便,适用在水深较深,且水质稳定,不含磨蚀性的水体,水温不大于40℃,PH值6~9之间,其特点是噪音较小。


产品·参数Product parameters

  叶轮直径(mm) 额定转速(r/min) 额定功率(kW) 服务范围 整机重量(kg)
(池宽m) 叶轮不锈钢 叶轮玻璃钢
JBQ500 500 40--250 0.75--1.5 1--3 320 300
JBQ1000 1000 30--88 1.1--2.2 2--5 700 500
JBQ1500 1500 30--60 1.5--3 3--6 850 600
JBQ2000 2000 20--42 2.2--4 6--14 1100 650
JBQ2500 2500 20--40 3--5.5 10--18 1200 700
JBQ3000 3000 20--30 4--7.5 12--22 1250 900
